水環式真空泵特性曲線的表述

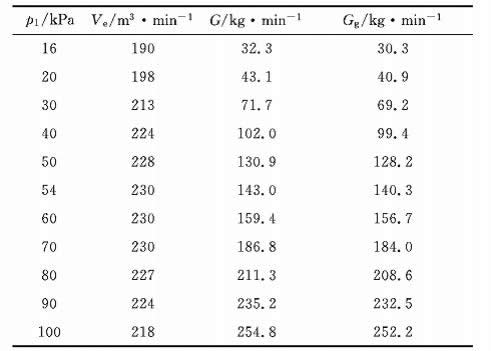

不同型號的水環式真空泵，其吸氣容積流量曲線與水環泵吸氣容腔和吸氣口的大小有關:當吸氣口較小，吸氣容腔相對較大時，隨著吸氣壓力增大，吸氣容積流量也不斷增大;當吸氣容腔相對較小時，隨著吸氣壓力增大，吸氣容積流量增大到一定值時將充滿整個容腔，再增大吸氣壓力，吸氣容積流最將保持不變。吸氣口較大，吸氣容腔相對較小時，空氣充滿容腔即達到吸氣容積流量保持不變的速度更快。當吸氣壓力增大到一定值時，由于吸氣容腔不變，而吸氣質最流量繼續增加，容腔內的吸氣壓力勢必增加，使得吸氣容積流量反而減小(表1)。
