一、WX型無油真空泵概述：
WX型真空泵系無油真空泵，是一種獲得真空設備之一。WX型無油真空泵的極限真空為6×10-2Mpa（本公司生產銷售的WX型無油旋片式真空泵真空度可達7.5×10-2Mpa）。它具有結構簡單、操作容易、維護方便、不會污染環境等優點。是一種使用范圍非常廣泛的機械真空泵。與一般油潤滑的真空泵相比，無油真空泵的使用范圍更廣泛，應用于各種物品的吸收和輸送，自動機械的物料供給設備。
二、WX型無油真空泵系列旋片式真空泵的用途：
無油真空泵可具體應用于下列各項工作中：
1、自動包裝線上的真空吸拉列開裝、裝料。
2、印刷機械上的紙張真空吸送。
3、各種液體注入瓶內的高效率真空灌裝。
4、各種塑料制品的真空吸塑成形。
5、物體表面在真空狀態下的氣密性試驗。
6、紙箱及瓶類物品的標簽真空吸送粘帖。
7、真空吸引固定下的照相制版。
8、真空狀態下的利用壓力差引導氣體分析。
9、各種醫藥機械自動線上的配套使用。
10、加工上的非磁性零件夾用的真空吸盤夾具。
11、各種容器在真空狀態下的檢漏試驗。
12、食品加工機械上的應用。
13、中西藥廠真空蒸餾干燥。
14、醫院手術室的真空吸引。
15、院校、研究所、廠礦實驗室氣體分析，理化實驗。
16、各種醫療儀器的配套使用等。
三、WX型無油真空泵的原理：
WX型無油真空泵的工作原理和一般容積泵相同，由定子、轉子、旋片、缸體、電機等主要零件組成。帶有旋片的轉子，偏心地安裝在定缸內，當轉子高速旋轉時，轉子槽內四個徑向滑動旋片將泵腔分隔成四個工作室，由于離心力作用，旋片緊貼在缸壁，把定子進排出口分離開來，周而復始運轉，進行變?nèi)�，將吸入氣體，從排氣口排出，從而達到抽氣目的。
四、WX型無油真空泵的特點：
1、 由于WX型無油真空泵不存在油蒸汽，因些，當其使用時，工作環境和被處理的產品不會被油污染，是一種使用在嚴格要求無油蒸汽的工業中最理想的真空設備。
2、 無油真空泵不需要油潤滑的真空泵相比，經常性的維護和保養可大減少，不必為缺少真空油，給維修帶來諸多不便和煩惱。
3、 WX型無油真空泵采用電機直接連接，結構緊湊，重量輕，外型尺寸小于其它類型泵。
4、 WX型無油真空泵應用多葉片高速轉動，避免了吸氣各排氣中的脈沖波動。
5、 WX型無油真空泵可以敞開大氣連續運轉。

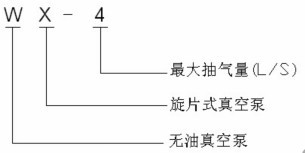

五、WX型無油真空泵的型號意義：
六、WX型無油真空泵性能參數表： |
參數/型號 |
WX-0.5 |
WX-1 |
WX-2 |
WX-4 |
WX-8 |
抽氣速率(L/s) |
0.5 |
1 |
2 |
4 |
8 |
極限壓力（MPa） |
≤7.5×10-2 |
≤7.5×10-2 |
≤7.5×10-2 |
≤7.5×10-2 |
≤7.5×10-2 |
轉速（r/min) |
1400 |
1400 |
1400 |
1400 |
1400 |
電機功率 |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
電源電壓（V) |
220 |
220/380 |
220/380 |
380 |
380 |
進氣口口徑 |
12 |
12 |
12 |
30 |
30 |
外形尺寸 |
240×120×210 |
320×160×240 |
440×160×240 |
510×190×330 |
540×190×330 |
毛重/凈重（Kg） |
11/10 |
14/13 |
16/15 |
28/23 |
36/30 |
|
七、WX型無油真空泵的安裝和使用：
1、應具有充分良好的通風條件及低于40℃的環境溫度。
2、無灰塵及臟物的清潔場所。
3、無水、油等液體會降落到泵上。
4、不直接暴露在陽光里。
5、有足夠的周圍空間能便于泵的檢查，維護和裝拆。
6、WX型無油真空泵必須安裝在平坦的平面上。
7、最好將WX型無油真空泵放在類似混凝土堅硬的地基上安裝，如果沒有條件，也可將泵牢固地安裝在鋼制或木制的機架上。
8、必須確保WX型無油真空泵不因基礎不牢固而引起震動。
9、與WX型無油真空泵連接管道不宜過長和小于泵進口徑，影響抽速，同是注意檢查真空連接管道有否漏氣。
10、接電線時，應注意電機銘牌上的規定接線要求。三相電泵要注意電機旋轉方向應與泵上的標示箭頭方向一致。
11、在長時間的連續工作以后，泵溫會有較大的上升，這是正常的，不必?fù)?dān)心WX型無油真空泵的壽命。 |
WX型無油真空泵的選型須知：
一、請?zhí)峁┮韵略敿?xì)數據：①無油真空泵的產品名稱與型號②無油真空泵的真空度要求單位PA或MPA③無油真空泵抽速要求單位L/S或M3/MIN④無油真空泵的使用與否和工作條件⑤無油真空泵的電機功率（KW）⑥無油真空泵的轉速（r/min）⑦無油真空泵的電壓〔V〕⑧無油真空泵的進出口口徑⑨無油真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的無油真空泵的產品型號，請按無油真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
